Vanitat del bany com a dibuixos construïts que els equips d'operacions de l'hotel poden utilitzar realment
Vanitat del bany com a dibuixos construïts que els equips d'operacions de l'hotel poden utilitzar realment
Un PDF net pot ser gairebé inútil si mostra el centre de drenatge previst mentre la canonada instal·lada es mou al voltant d'un rail del calaix. El dibuix encara sembla professional. La sala explica una història diferent. vulllavabo de bany segons dibuixos construïtsper preservar aquesta diferència amb honestedat, inclosa la posició final del servei, la modificació del gabinet, el codi superior i el canvi aprovat. En cas contrari, el primer tècnic de manteniment es converteix en la persona que ha de redescobrir la instal·lació.
No espero que un equip d'instal·lacions cerqui cada revisió de fabricació per trobar una frontissa, una vàlvula de tancament o un esquitxat de recanvi. El lliurament necessita un registre de sala concís vinculat al fitxer del projecte controlat. Hauria de respondre ràpidament a quatre preguntes: què està instal·lat, on és, com s'hi pot accedir i quina referència aprovada identifica un substitut.
Taula de continguts
- Separant la intenció del disseny del registre instal·lat
- Sala d'enregistrament, armari, tapa, pica i informació de servei
- Connexió de dibuixos amb fotografies i horaris de components
- Controlar canvis, revisions i accés de manteniment
- Emissió d'un fitxer que les operacions de l'hotel poden cercar i confiar
Vanitat del bany, ja que els dibuixos construïts no són el conjunt de disseny aprovat
El disseny aprovat segueix sent important perquè estableix la intenció, les dimensions i les responsabilitats. El registre tal com-creat té un altre propòsit. Identifica l'estat final d'instal·lació i indica l'aprovació que va permetre qualsevol diferència. Mai esborro la dimensió original i la substitueixo en silenci. Marque el valor instal·lat, faig referència al registre de canvis i conservo ambdues versions a l'historial del document.
ElPaquets de bany de l'hotel: guia completadefineix com encaixen la informació de l'armari, la part superior, la pica i el projecte. El registre final utilitza la mateixa lògica de paquet. Si el taulell prové d'una font i l'armari d'una altra, el full de l'habitació encara necessita connectar els seus identificadors i la interfície aprovada entre ells.
Un formalcom a-dibuix construïtcomunica el que es va construir en lloc del que quedava al dibuix de licitació. Per a un tocador, això no requereix un model d'edifici sobrecarregat. Requereix informació precisa de l'habitació, dimensions llegibles, vistes clares i un índex fiable de fotografies, horaris i aprovacions de canvis.
Utilitzeu un identificador d'habitació a tot arreu
Conservo el mateix codi d'habitació al dibuix, a l'etiqueta de l'armari, a l'etiqueta superior, a les fotografies d'inspecció, al full de proves d'aigua-, al programa de maquinari i a l'índex de lliurament. Si l'hotel renumera les habitacions abans d'obrir, l'expedient inclou tant el codi de construcció com el número de l'habitació operativa. Una simple-referència creuada impedeix que el personal de manteniment demani un component amb l'etiqueta històrica incorrecta.
La programació del tipus-sala encara és important, però no pot substituir el registre individual. Les sales repetides poden compartir un dibuix estàndard, mentre que un nombre reduït conté dissenys manuals, espais lliures accessibles, diferents parets o desviacions de servei aprovades. Utilitzo el detall estàndard una vegada i, a continuació, afegeixo un full de desviacions específics de l'habitació-només si la condició instal·lada és diferent.
Per als hotels repetits,lavabo de bany segons dibuixos construïtsnecessiteu un índex d'estat-de l'habitació al costat del detall estàndard. Marqueu si cada habitació segueix l'estàndard, porta una disposició de mà o té una desviació aprovada. Aquest índex impedeix que un tècnic tracti una habitació inusual com una prova que tot el tipus d'habitació es va construir de la mateixa manera.
Enregistreu el gabinet com una assemblea, no com un rectangle
El contorn de l'armari i l'amplada total no diuen a ningú com mantenir-lo. El registre necessita el codi de l'armari, l'orientació de la mà, l'acabat de construcció, els panells extrems exposats, les amplades de farciment, les zones de fixació de paret, les posicions dels rails, la part posterior extraïble, els panells d'accés, les mides de les portes i els calaixos, les famílies de ferreteria i qualsevol obertura de servei-tallada. També marco quins panells es poden treure sense molestar la part superior.
Elgamma d'armaris de banyofereix als equips de projecte una ruta de categoria clara, però el registre de la sala ha de restringir aquesta selecció a la unitat instal·lada i acabar. Un nom genèric de categoria no pot identificar un front de calaix de recanvi anys després. Inclou la referència d'acabat controlat, no una descripció casual com ara un aspecte gris càlid o noguera.
Horari de components de vanitatla informació pertany al dibuix o en una programació enllaçada amb identificadors estables. Els codis de frontisses i corredors, l'acabat de la nansa, els components d'alimentació, el maquinari de l'armari del mirall i les cobertes extraïbles necessiten prou detalls per a la contractació de manteniment. Això és diferent d'un pla de quantitats-de recanvis. Un diu què està instal·lat; l'altre indica quin estoc guarda el projecte.
El publicatSubstitució de la vanitat de l'hotel-Programa de peces per als equips d'instal·lacionscobreix les quantitats de recanvi i el control de lliurament. Enllaço el codi de component com-construït a aquesta programació, de manera que un tècnic pugui veure si l'article correcte ja està a la botiga abans que una reparació improvisada canviï l'armari.
També poso una nota de vida-de servei només quan sigui compatible amb el fabricant del component o el requisit del projecte.Mocador de bany segons dibuixos construïtsno són el lloc per als intervals de substitució endevinats. Identifiquen la peça instal·lada, la ruta d'ajust i el substitut aprovat perquè les operacions puguin prendre una decisió a partir de l'evidència actual quan el component eventualment necessita atenció.
Mostra clarament la part superior del lavabo, la pica i la unió de la paret
La vista superior necessita una longitud i una profunditat acabades, voladissos exposats, buits-laterals de paret, posició de la costura si escau, tall de l'aigüera, forats de l'aixeta, perfil de la vora, alçada de les esquitxades, retorns laterals i qualsevol àrea-marcada de camp. Enregistro el material i acabo el codi. Si la part superior té moviment visible, la-la llosa completa o la referència de la imatge de producció també pertany al registre d'acabat.

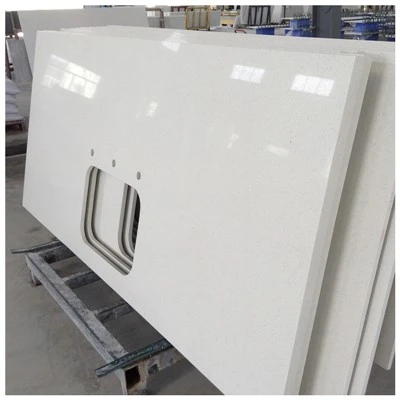

A taulell de lavabo de quarspot repetir-se de manera coherent a moltes habitacions, però la geometria instal·lada encara pot variar en els retorns de la paret i els talls de servei. Una part superior de pedra natural afegeix una-variació específica i proves de reparació. El dibuix identifica la geometria; la fotografia enllaçada identifica la cara visible real. No demano un document per fer ambdues feines malament.
Per a la pica, enregistro fabricant i model, mètode de muntatge, detall de suport, estat de desbordament, residus i configuració de l'aixeta. El dibuix mostra el sobre del bol a sota de la part superior perquè és allà on competeixen calaixos, baranes i serveis. Si un canvi de lloc aprovat ha retallat un calaix o ha mogut un rail, la vista tal com-ha de mostrar el resultat final.
Registre d'acabat de banyla informació també cobreix el backsplash i el segellador. Tinc nota dels codis d'acabat, l'orientació de retorn, les ubicacions de les juntes i la referència del segellador aprovat. Una fotografia sota la llum del mirall normal ajuda a les operacions a distingir el color instal·lat d'un reemplaçament posterior que només semblava similar sota la il·luminació del magatzem.
La mateixa fotografia d'acabat necessita una referència neutra i una visió més àmplia de l'habitació. L'exposició de la càmera pot fer que una part superior sembli més càlida o més fresca que la superfície instal·lada. faig servirlavabo de bany segons dibuixos construïtsassenyalar la mostra d'acabat físic aprovat i el codi del producte; la fotografia registra la ubicació i l'estat en lloc de pretendre ser un estàndard de color perfecte.
Mapa de fontaneria i accés elèctric abans que s'amagui
Un útildibuix d'accés a la fontaneriamostra el centre de drenatge final, els punts de subministrament, l'orientació de la vàlvula, la ruta de la trampa, els camins de la mànega i el panell o calaix que proporciona l'accés. També marca zones on es prohibeix la perforació perquè els serveis passen per darrere de l'armari. Faig fotografies abans que es tanqui el panell posterior, utilitzant una escala i un codi d'habitació al marc.
ElVanitat del bany Fontaneria Rough-Inregistra les zones de servei previstes abans de la producció i la instal·lació. El dibuix final captura on van acabar realment aquests serveis. Quan els dos difereixen, necessito la referència de canvi aprovada. Una dimensió manuscrita sense una dada o una data d'aprovació només és una pista.
Els registres elèctrics segueixen la mateixa lògica. Mostra la presa de corrent, l'aïllador, l'alimentació-del calaix, el controlador d'il·luminació o la connexió del mirall quan formen part del paquet de tocador. Identifiqueu un aïllament accessible i cobertes desmuntables. El dissenyador elèctric i el comerç amb llicència propis el compliment del codi; el registre de vanitat mostra la interfície física i la ruta de manteniment sense pretendre substituir la seva documentació certificada.
ElVanitat del bany Planificació de la presa elèctricaexplica com el desplaçament del calaix, les zones d'esquitxades i les posicions dels miralls afecten la coordinació primerenca. El meu registre final afegeix la posició instal·lada i l'etiqueta del component, la qual cosa evita que el treball de substitució posterior depengui només del conjunt-original.
Abans de tancar les vistes elèctriques i de lampisteria, demano a algú que no les hagi preparat que localitzi cada punt d'accés a la sala real. Si la persona no pot trobar la vàlvula, el controlador o la coberta extraïble del registre, el document necessita una altra vista o dimensió. Bélavabo de bany segons dibuixos construïtss'han provat per l'ús, no s'accepten perquè la vora del full sembla completa.
Utilitzeu una matriu de registre que condueixi a l'evidència
Mantinc el full principal llegible i passo els detalls als registres de referència. La taula següent mostra la relació mínima que espero. Les especificacions del projecte poden requerir més informació.
| Capa de registre | Contingut mínim | Evidència vinculada | Principal ús futur |
|---|---|---|---|
| Identitat de l'habitació | Codi de construcció, número d'operació, tipus d'habitació, disposició a mà | Índex de la sala i fotografia de la porta | Trobar el registre correcte |
| Gabinet | Codi unitat, acabat, farcits, zones de fixació, panells d'accés i ferreteria | Etiquetes, cotes i programació de components | Ajust i substitució |
| Amunt i pica | Material, acabat, geometria, vora, retall, suport i model | Imatge superior de dibuix, llosa o cara i registre d'ajust-sec | Reparar o refer |
| Serveis | Desguàs, subministraments, vàlvules, interfícies d'alimentació i via d'accés | Fotografies i fulls de proves abans del-tancament | Accés de manteniment segur |
| Canvis | Desviació instal·lada, motiu, aprovació i data | RFI, instruccions del lloc o marca{0}}aprovada | Entendre la diferència entre el disseny-a-del lloc |
| Lliurament | Prova d'aigua, funcionament, cura, recanvis i estat d'-article obert | Autorització de la sala signada i fotografies finals | Acceptació d'operacions |
La lliçó-difícil de guanyar: un canvi de lloc no registrat es converteix en una futura demolició
Un desguàs es pot moure al voltant d'un calaix i funciona perfectament en el lliurament. Si el centre i la via d'accés revisats no entren mai al registre, un tècnic posterior només veurà el dibuix original. Aleshores s'inicia la cerca retirant panells, calaixos o acabats que no s'han de molestar. La instal·lació va tenir èxit, però el registre que falta converteix el manteniment rutinari en investigació.
La lliçó: registreu tots els canvis ocults aprovats abans que l'últim panell extraïble torni enrere.
Feu que el fitxer sigui cercable, amb versions i prou petit per utilitzar-lo
Les fotografies necessiten noms, direcció i context
Anomeno les imatges per habitació, component i vista en lloc de deixar números de càmera. Un conjunt útil inclou el tocador general, l'etiqueta de l'armari, la cara superior, la part inferior de la pica, les vàlvules i la trampa, el panell d'accés obert, el codi de maquinari, la unió de la paret i l'estat sec final. Afegeix fletxes o subtítols només quan el detall sigui ambigu. Els originals en brut romanen disponibles.
Una revisió actual ha de ser òbvia
Bélavabo de bany segons dibuixos construïtsmostrar la revisió, la data d'emissió, el preparat i l'estat d'aprovació a cada full. Els fitxers substituïts romanen arxivats, però no es troben al costat de la versió actual amb noms gairebé idèntics. Prefereixo un índex controlat que indiqui l'últim full i preservi l'historial per separat.
Els horaris estructurats superen les notes llargues
Utilitzo camps coherents per al codi del component, la referència del fabricant, l'acabat, l'aplicabilitat de l'habitació i la nota de substitució. Això permet a l'equip de l'hotel filtrar la programació sense llegir pàgines de prosa. El dibuix encara inclou dimensions essencials i instruccions d'accés, però no repeteix tot el document de recanvis-, cura o posada en marxa.
Escala immediatament un registre que falta o contradictori
Si la condició instal·lada i el dibuix no estan d'acord, primer fotografia tot el lavabo i la diferència específica amb una referència mesurable. En segon lloc, posa en pausa qualsevol treball que oculta o altera la condició. En tercer lloc, envieu a l'equip responsable del projecte i al proveïdor el dibuix actual, el codi de l'habitació, les fotografies d'inspecció i l'historial de canvis per comparar-los. Corregeixo el registre controlat només després que la condició instal·lada i el camí d'aprovació estiguin d'acord.
Preguntes freqüents
1. Què ha d'incloure el lavabo de bany segons els dibuixos construïts?
Necessiten la identitat de l'habitació, la geometria i els codis finals de l'armari, la informació de la part superior i de la pica, les posicions de servei instal·lades, els panells d'accés, els acabats, les unions de paret, les referències de components, les desviacions aprovades, les proves de posada en marxa i enllaços a fotografies-codificades de l'habitació. L'especificació exacta del projecte controla el lliurament final.
2. Són suficients-els dibuixos d'instal·lació marcats per al lliurament?
Poden formar el registre inicial si els-metals són llegibles, datats, traçables i es transfereixen al format final requerit. Un full de línia vermell-solt sense identificació de l'habitació, estat d'aprovació o fotografies enllaçades no és suficient per a operacions repetides de l'hotel.
3. Cada habitació d'hotel repetida hauria de tenir un dibuix separat?
Utilitzeu un dibuix estàndard controlat per a condicions genuïnament repetides i, a continuació, mantingueu un índex d'habitació i un full de desviacions per a dissenys manuals, sales accessibles o canvis aprovats al lloc. Cada habitació encara necessita un registre que identifiqui els seus components instal·lats i l'estat de la prova.
4. Com s'han de registrar els treballs ocults de fontaneria i electricitat?
Mostra les dimensions finals a partir d'una dada definida, identifica les vàlvules i l'aïllament, marca les vies d'accés i les zones sense-perforació, i enllaça amb fotografies prèvies al-tancament amb una escala visible i un codi d'habitació. Els registres comercials certificats romanen separats quan el projecte els requereixi.
5. Què hauria de passar primer quan el-dibuix tal com està construït entra en conflicte amb l'habitació?
Fotografiar i mesurar l'estat instal·lat, després aturar qualsevol treball que pugui ocultar-lo o canviar-lo. Envieu les proves amb el dibuix actual, l'horari de la sala i els registres d'inspecció originals al proveïdor responsable i a l'equip del projecte abans de revisar l'expedient de lliurament controlat.
Llista de verificació ràpida de-referència del lavabo de bany com a dibuixos construïts
- Relaciona el número de la sala d'operacions amb el codi de la sala de construcció.
- Enregistrament d'identificadors d'armari, tapa, pica, aixeta i maquinari.
- Dimensió de serveis finals i panells d'accés a partir d'una dada indicada.
- Enllaceu les fotografies codificades de la sala-a cada interfície oculta.
- Feu referència a cada desviació aprovada en lloc d'esborrar la intenció del disseny.
- Separeu el número actual de les revisions substituïdes arxivades.
- Confirmeu que el fitxer s'obre, cerca i imprimeix abans del lliurament.
Conclusió final
Útillavabo de bany segons dibuixos construïtsregistre l'habitació final sense enterrar-la sota tots els documents històrics. Identifiquen l'armari, la part superior, la pica, el maquinari, els serveis, els punts d'accés, els acabats i els canvis aprovats, i després connecten aquests fets amb fotografies i horaris cercables. Això és el que faria: emetre un registre senzill que un tècnic pugui llegir al costat del lavabo, perquè KA UNITED prefereix conservar una fotografia de servei-oculta clara que demanar a les operacions que suprimeixin un panell acabat només per saber què hi ha darrere.
Referències
- Directrius de planificació de cuines i banys amb estàndards d'accés, Associació Nacional de Cuines i Banys.
- Codi Internacional de Fontaneria, Consell del Codi Internacional.
- Manual de Disseny de Pedra Dimensionada, Institut de Pedra Natural.
- Taulells de pedra natural: consideracions per a aplicacions de cuina i bany, Natural Stone Institute.
- ISO 19650 Principis de gestió de la informació, Organització Internacional per a la Normalització.
- Requisits de tancament del projecte i dibuix de registres, documents de contracte aplicables.
- Dades tècniques del fabricant d'armaris, ferreteria, lavabo, aixeta i superfície, fabricants de productes aplicables.
